Kuchyň 4.5 pro ArCon

Program zásadním způsobem mění formy prodeje kuchyní. V konkrétním prostoru, podle představ zákazníka, umožní vytvářet libovolnou sestavu spolu s doplňky. Výstup ve formě vizualizací , pohledů, cenové kalkulace a montážního nákresu zajišťuje efektivní zvládnutí obchodního případu. Součástí dodávky je program který umožňuje vkládání objektů, výměnu textur a objektů, předběžnou kalkulaci, montážní plány a 3D modely sortimentu včetně povrchových úprav. Kuchyň pro ArCon efektivně využívá moderních informačních technologií.

Přehled funkcí Galerie projektů Video ukázky práce s programem Ceník Kuchyně pro ArCon

Přehled funkcí

Ovládání programu je vytvořeno tak, aby během návrhu byly dostupné všechny informace. To je umožněno revolučním řešením, které spočívá ve vnoření ArConu do aplikace KUCHYŇ pro ArCon.

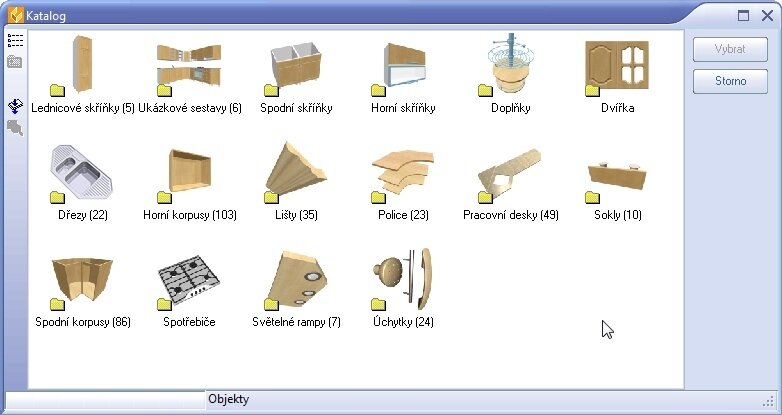

Katalog sortimentu

Katalog sortimentu

Katalog sortimentu využívá informace z databáze (sériové číslo, popis, rozměr, 3 ceny), které jsou propojeny s 3D objekty sortimentu. Rozšiřovat katalog o nové objekty a uživatelské sestavy je umožněno. Ke každé sestavě skříněk je možné připojit sortiment příslušenství, což jsou výrobky které nejsou v grafickém návrhu, ale jsou součástí celkového návrhu (pojezdy, kování, zásuvky, závěsy). Informace v katalogu lze filtrovat dle zvolených rozměrů. Rozměry pro definici filtru lze převzít i z objektů v návrhu. Vkládání sortimentu z katalogu umožňuje umístění ve scéně s navázáním na objekty v návrhu. Umístění (směr X, Y, Z), vzdálenost, zalícování, natočení, počet kopií, povrch a výšková hladina se zadávají uživatelsky.

Prostředí Kuchyně pro ArCon

Aktualizace cenové nabídky

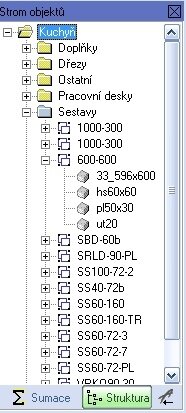

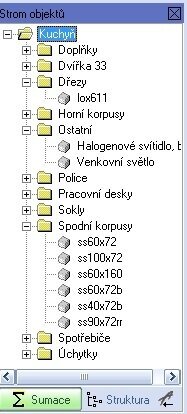

Strom sestav skříněk Strom dle typu sortimentu Funkce Aktualizace přepočítá sortiment ve scéně dle aktuálních nastavení a informací v databázi sortimentu. Vedle ceny se vytvoří Strom objektů. Jeho dělení je dle skupin sortimentu, nebo dle sestav sortimentu (skříněk). Strom objektů je se sortimentem ve scéně propojen. To umožňuje označit prvek sortimentu v ArConu a zadat vyhledání ve Stromu objektů, kde se následně zobrazí. Pro označenou položku ve Stromu objektů lze automaticky vyhledat sortiment v databázi, ovlivnit zobrazení ve scéně (vypnutí/zapnutí), exkluzivní zobrazení. Cena návrhu kuchyně se počítá jako sumace jednotlivých položek sortimentu (započítávají se přirážky), nebo ze zadaných pevných cen sestav (skříněk). Přirážky se počítají dle použitých povrchů a úprav rozměrů. Slevy, eventuelně individuální přirážky, se zadávají dle skupin sortimentu a sestav. K ceně celé zakázky se dopočítávají ceny za montáž a dopravu.

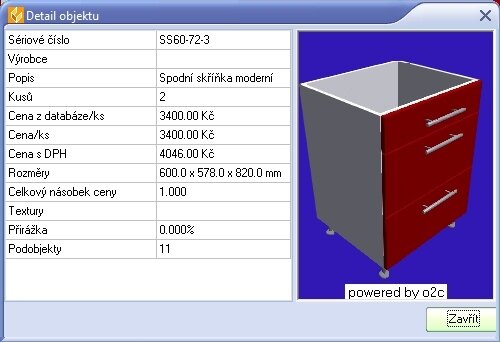

Detail informací o objektu

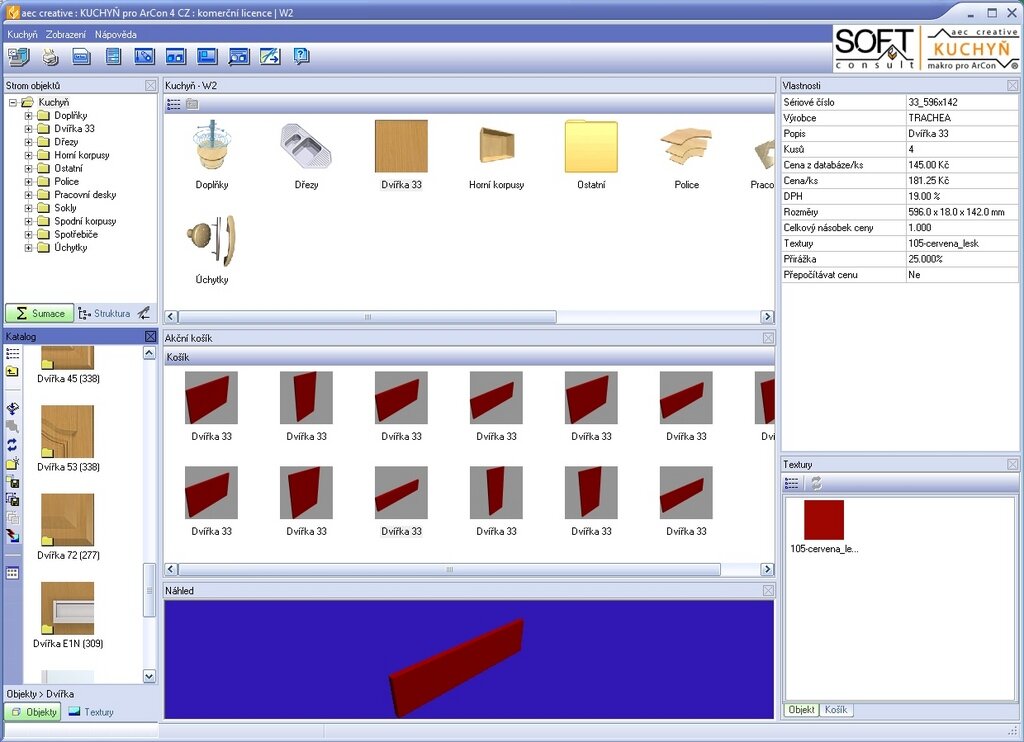

Výměna objektů a textur

Ve scéně se dají rychle vyměnit jak výrobky (v ArConu objekty), tak sestavy (v ArConu skupiny). Výměna se nabídne pokud máte v Košíku vložené nějaké položky, a v Katalogu označenou položku kterou chcete vyměnit. Pro vyhledání výrobku stejného rozměru v Katalogu doporučujeme využít Filtr databáze. Při výměně se nabídne možnost ovlivnit otočení nové položky (o 90°), což je výhodné u úchytek. Pokud do Košíku přesunete celou řadu dvířek a v Katalogu označíte novou řadu dvířek výměna proběhne pro všechny dvířka v Košíku hromadně. Textury s hromadně vyměňují rovněž za pomocí Košíku. Ve scéně ArConu lze programem KUCHYŇ pro ArCon posouvat, zarovnávat, zaměnit polohu a nastavit vzájemnou vzdálenost objektů nebo sestav. Tato funkce značně rozšiřuje možnosti vyrovnávacích funkcí ArConu.

Parametrická pracovní deska

Editor na vytvoření obecného tvaru pracovní desky včetně otvorů umožňuje dodatečně měnit tvar a povrch pracovní desky. V prostředí programu se zobrazí tvar pracovní desky a výpočte se cena dle plochy.

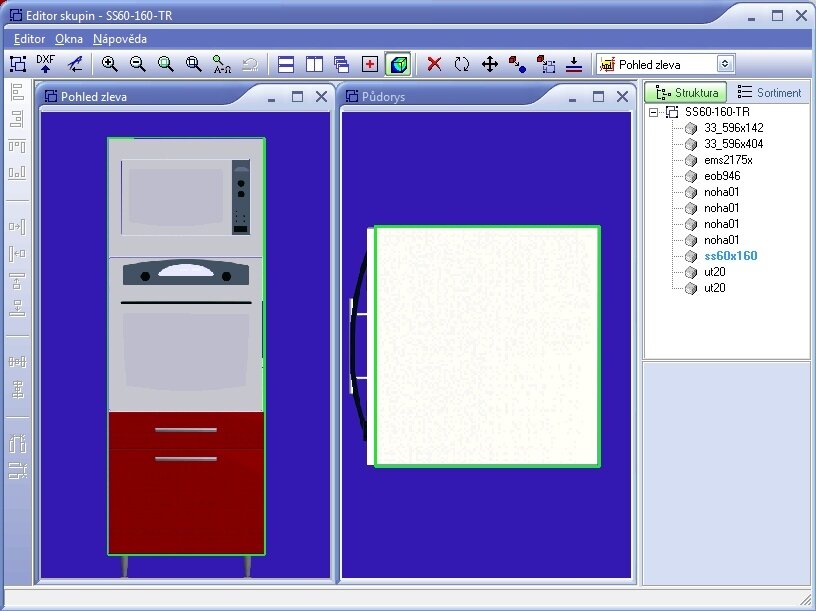

Editor sestav

Editace sestav

Editor sestav je rozsáhlá část programu, která umožňuje editovat sestavy z ArConu (skupiny). Význam nabývá například při operativních změnách sestav skříněk v návrhu.

Poskytuje následující funkce:

  • Editace více skupin současně
  • Zobrazení objektů stejně jako v ArConu, nebo schématicky
  • Editační funkce – posun, zarovnání, změna rozměrů, výmaz objektu, výměna objektu, přidání objektu
  • Zarovnat objekty vzájemně ve skupině
  • Zobrazení v 6 pohledech, definice hloubky pohledu
  • Objekty zobrazit přes stromovou strukturu, nebo skupiny sortimentu
  • Zoom funkce: oknem, vybraný objekt
  • Vyobrazení popisu prvků dle cenové databáze

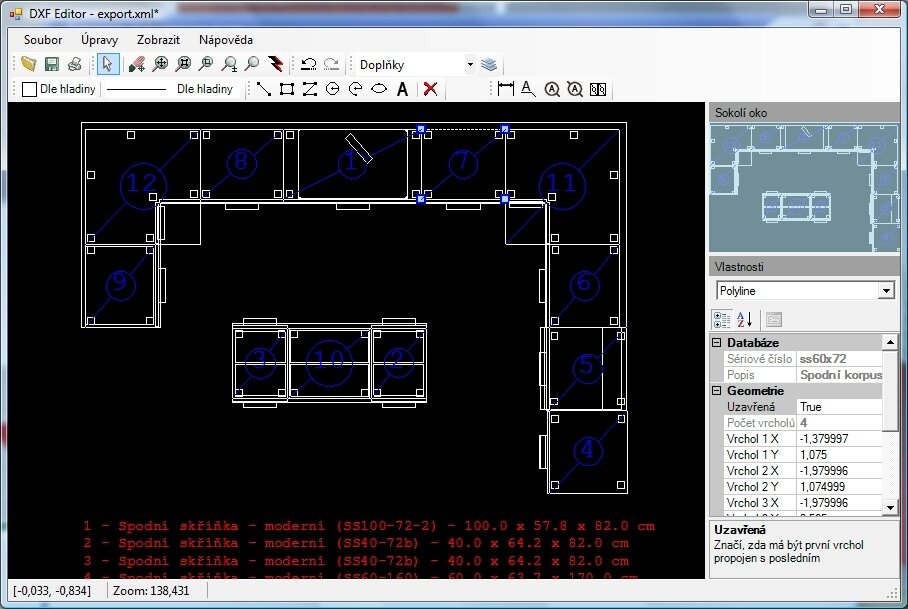

DXF editor

DXF editor

Zobrazí v DXF formátu skupinu nebo vybrané skupiny v Editoru sestav. Zajistí automatické označení prvků pro montáž s vygenerováním legendy. Umožňuje: hladiny vypnout/zapnout, kótám nastavit rozměr, vložit text, editovat text/kótu, vytvořit rozpisku, kreslit čáry, tisk a uložení do DXF.

Katalog sortimentu

Sortiment

Sortiment obsahuje 3D-objekty a odpovídající textury. Dělen je do skupin: Dvířka, Spodní korpusy, Horní korpusy, Pracovní parametrické desky, Police, Světelné rampy, Lišty, Úchytky, Sokly, Doplňky, Dřezy, Spotřebiče, Příslušenství, Sestavy skříněk.

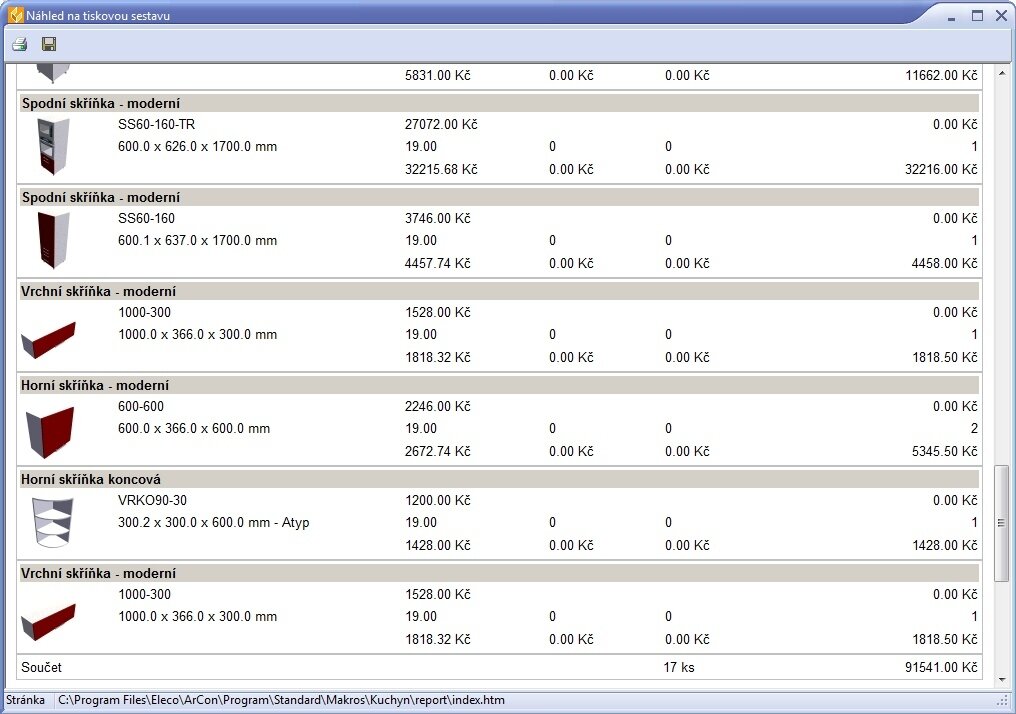

Tiskový výstup

Výstupy

  • Vizualizace návrhu (jpg, bmp)
  • Cenová kalkulace – tisk podrobný a jednoduchý včetně grafických náhledů
  • Cenová kalkulace – import údajů do xls, csv, html
  • Montážní nákres (dxf)

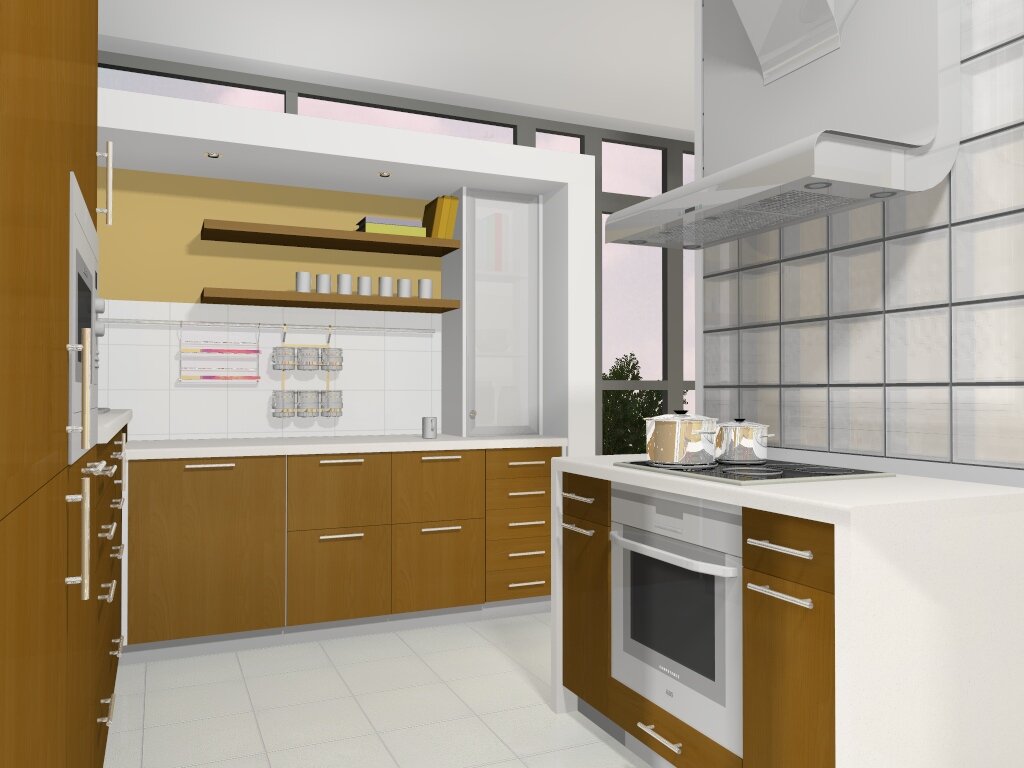

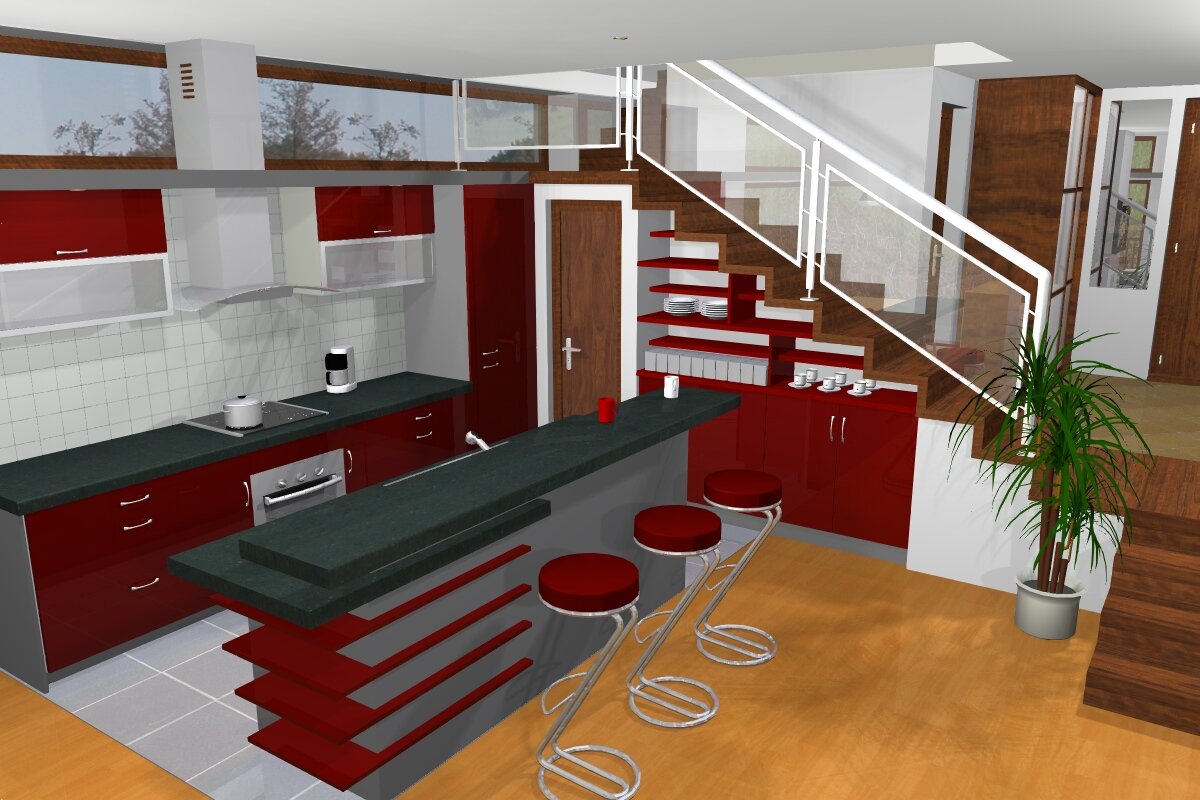

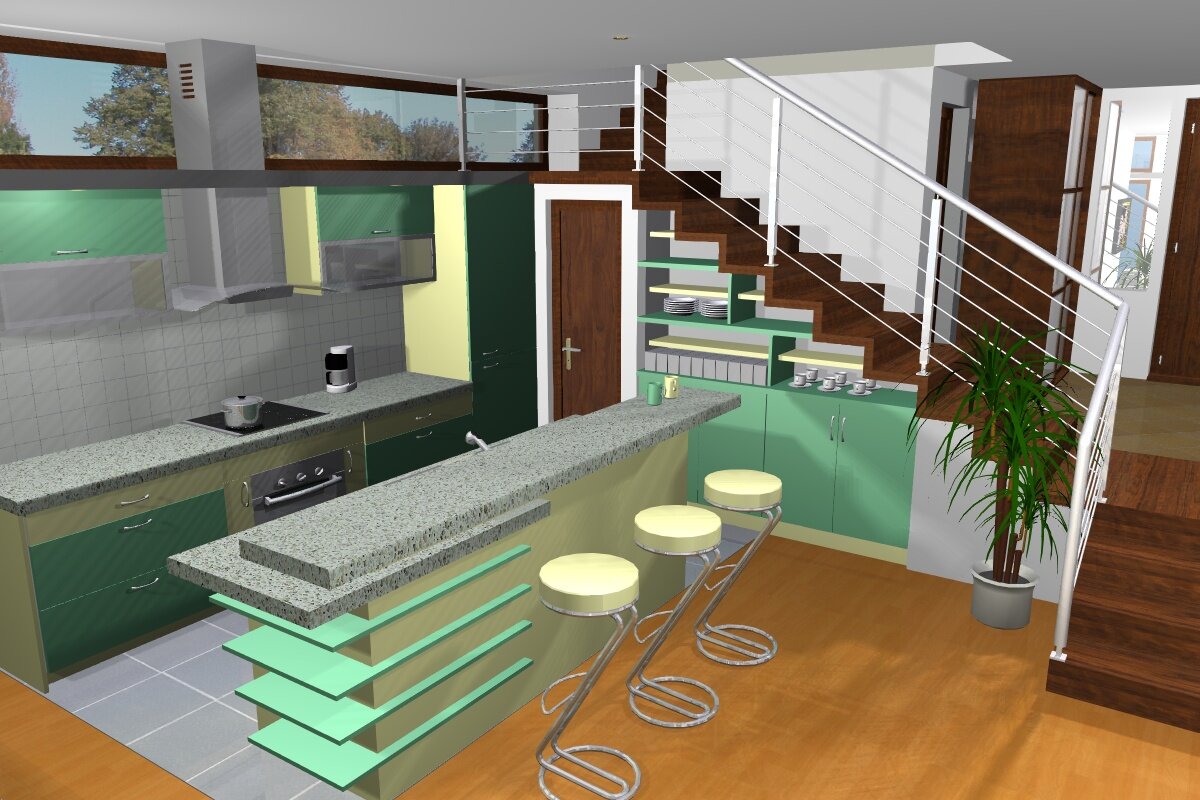

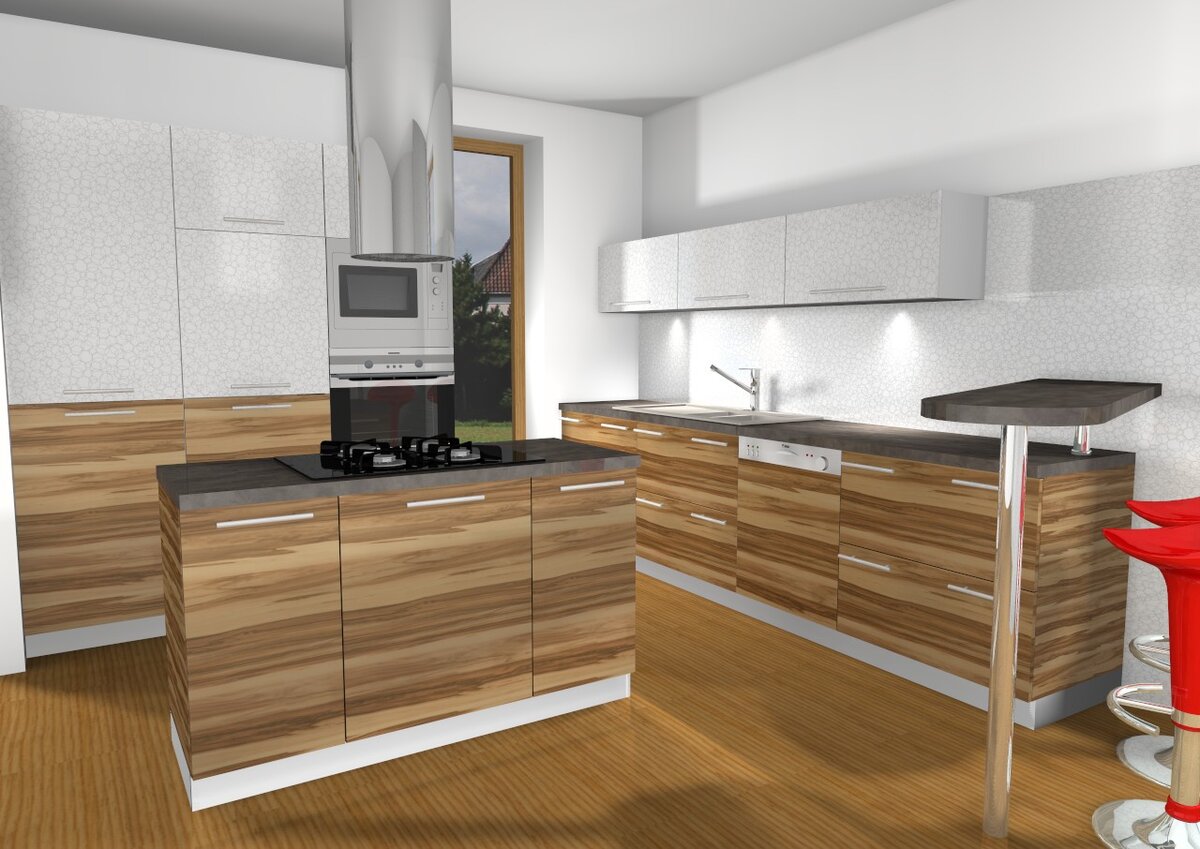

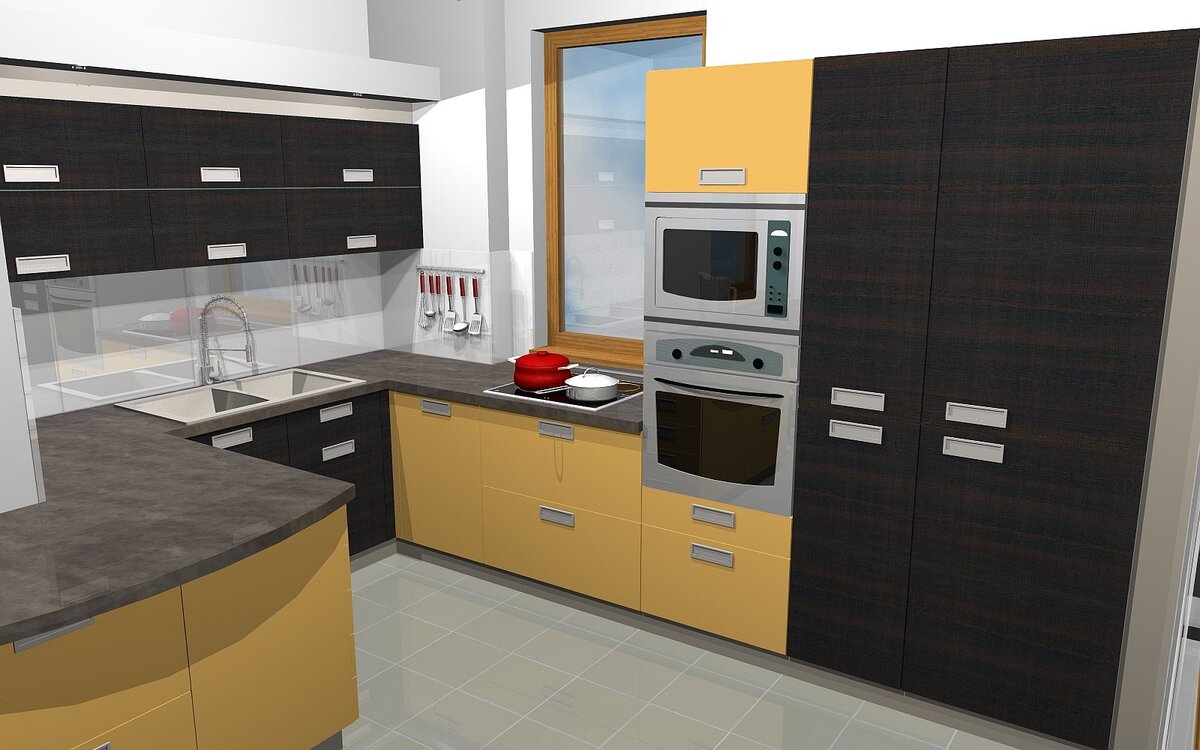

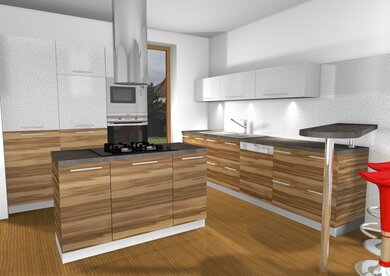

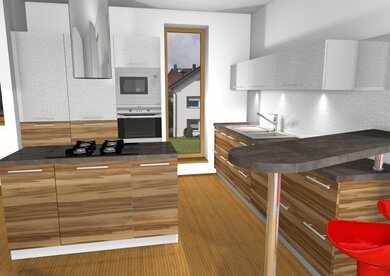

Galerie projektů vytvořených v Kuchyni pro ArCon

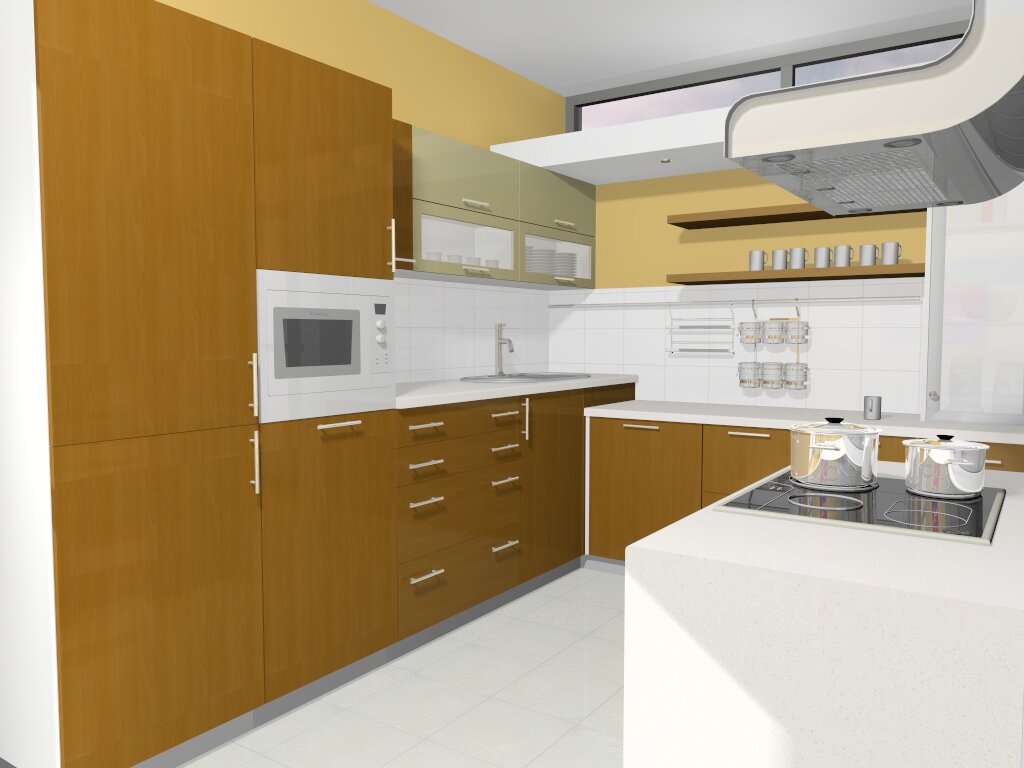

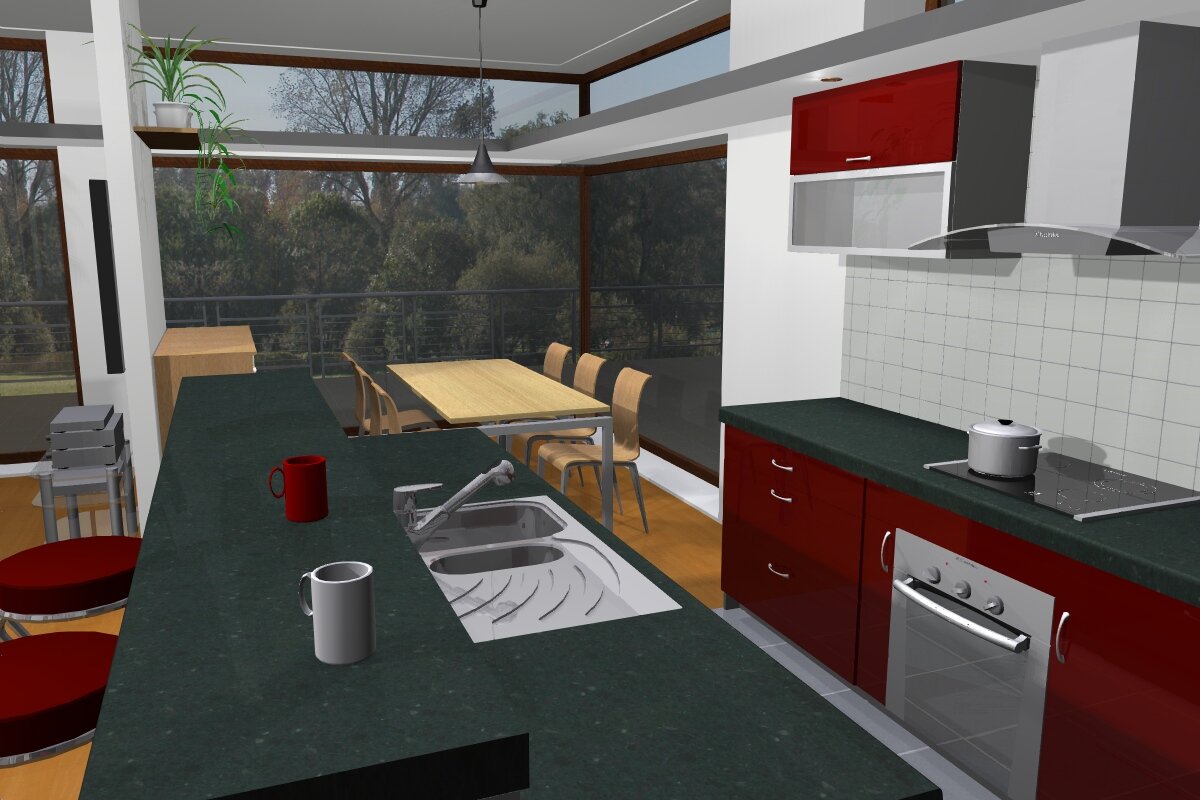

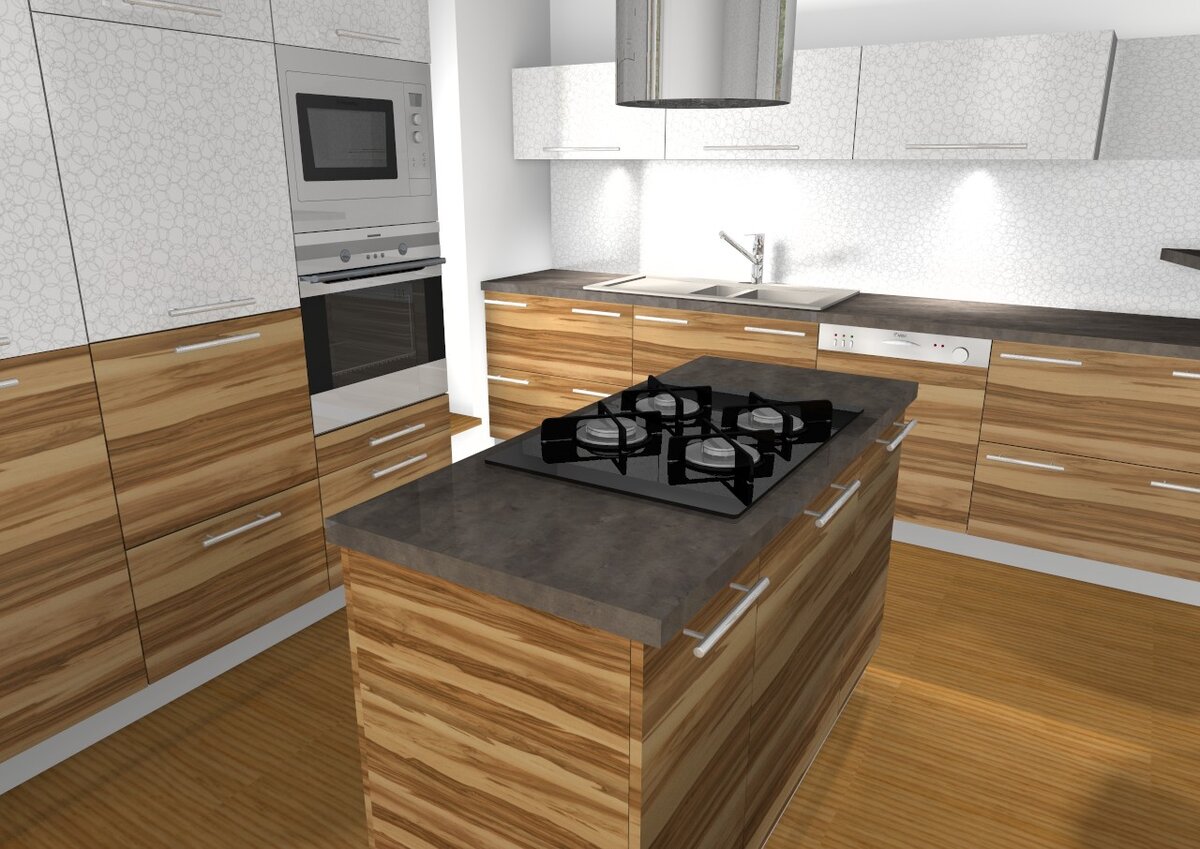

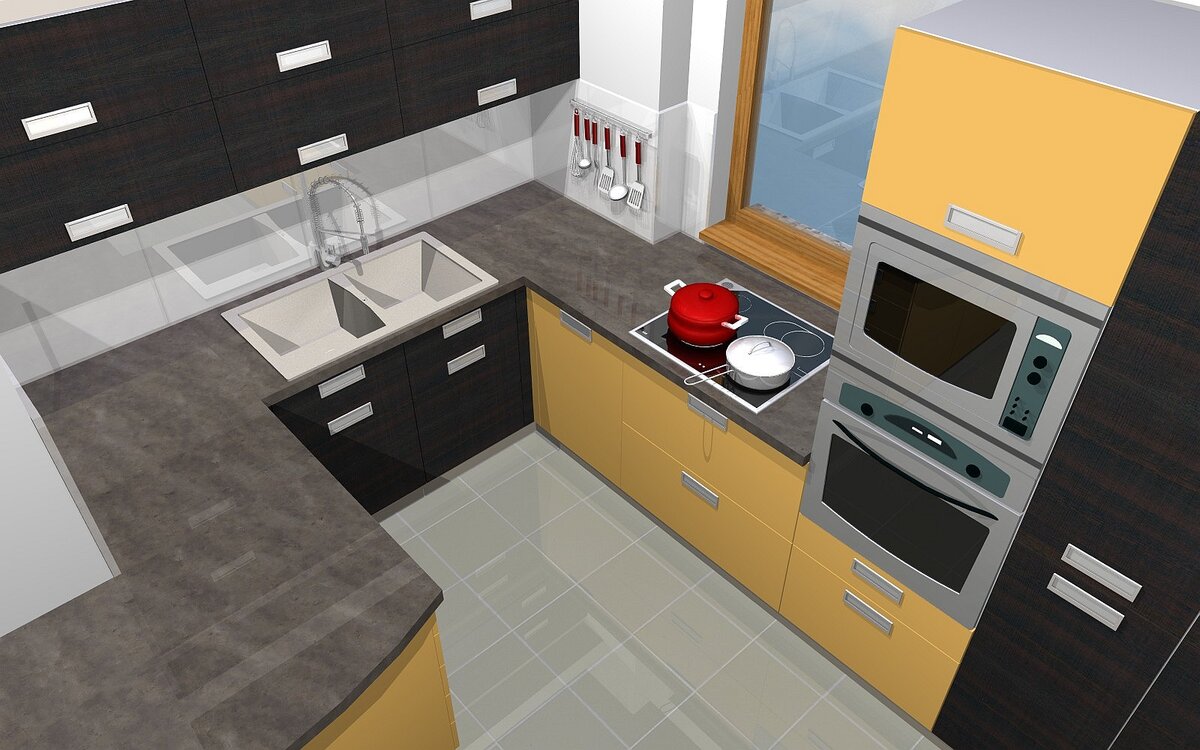

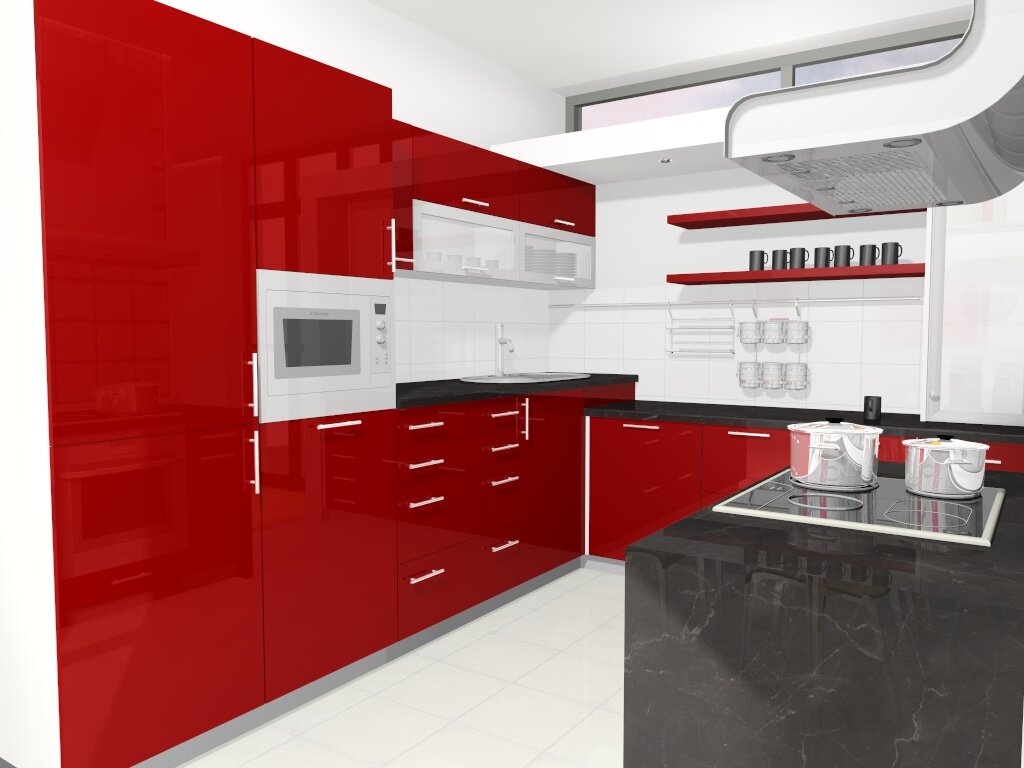

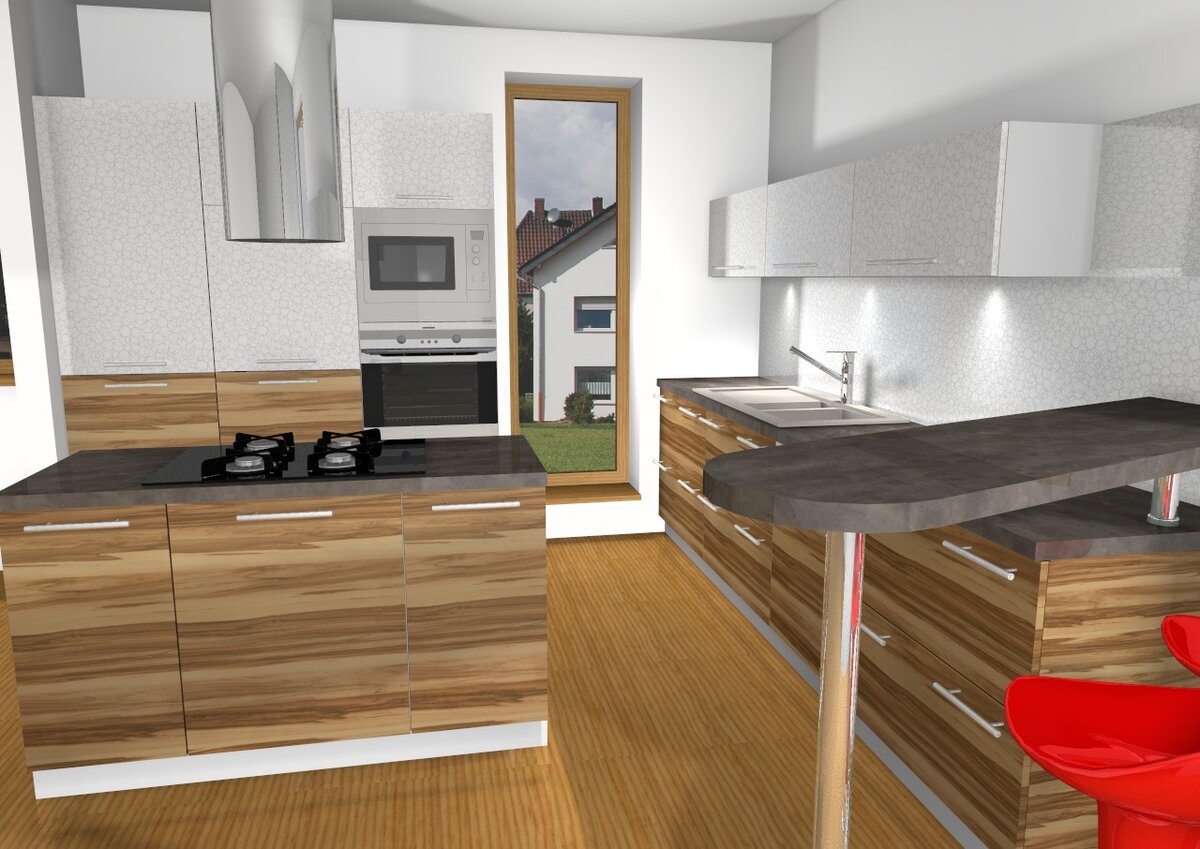

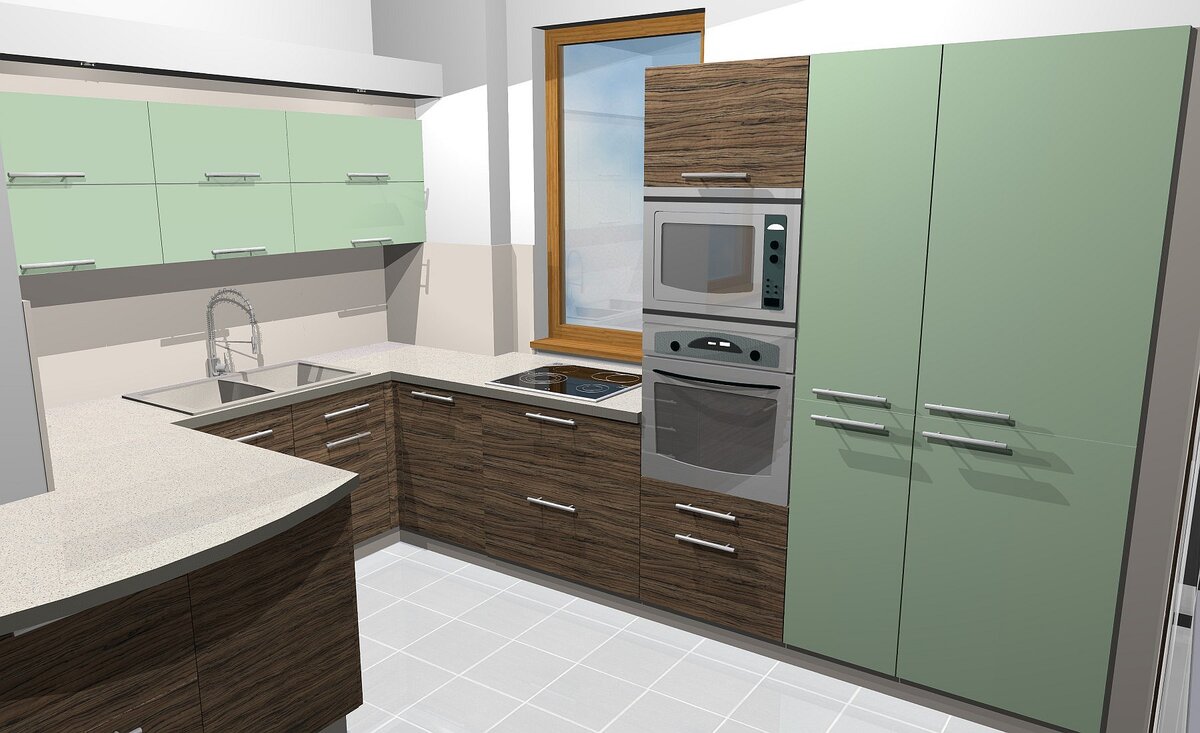

3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon3D návrh v Kuchyni pro ArCon

Videa s ukázkou práce v Kuchyni pro ArCon

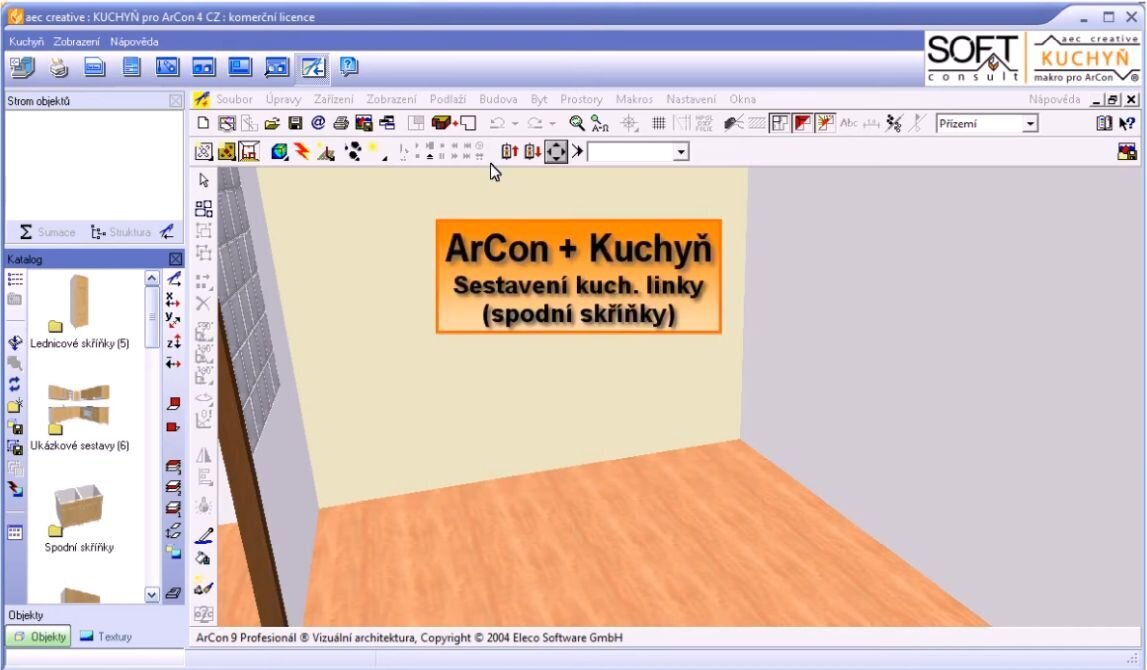

Kuchyň pro ArCon: sestavení kuchyňské linky spodní skříňky

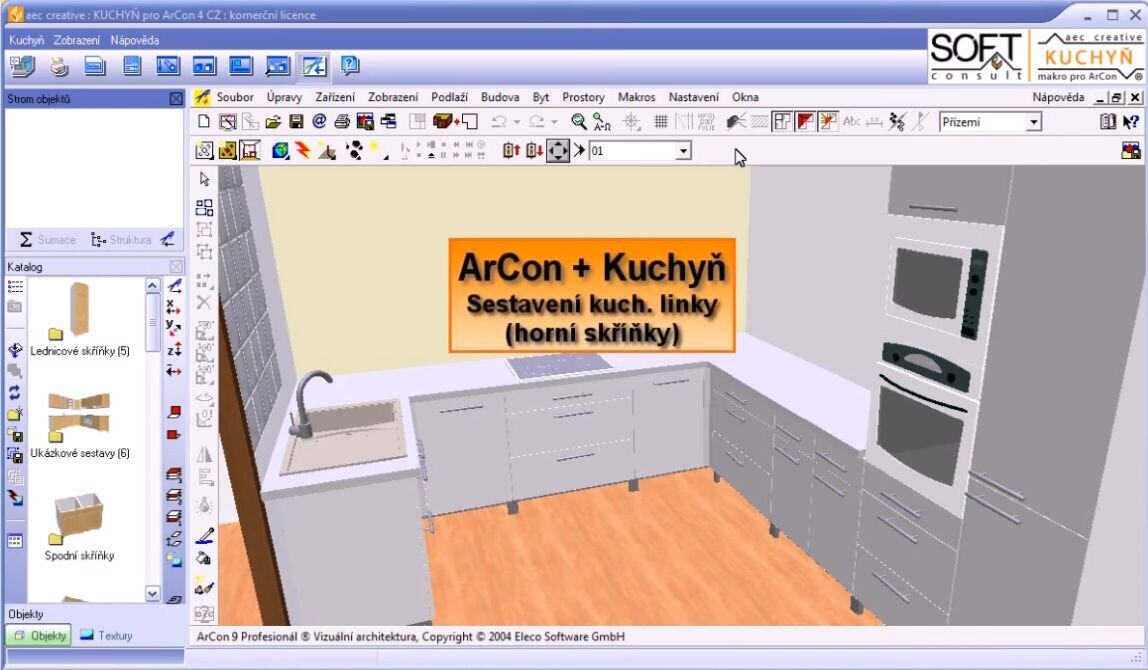

Kuchyň pro ArCon: sestavení kuchyňské linky horní skříňky

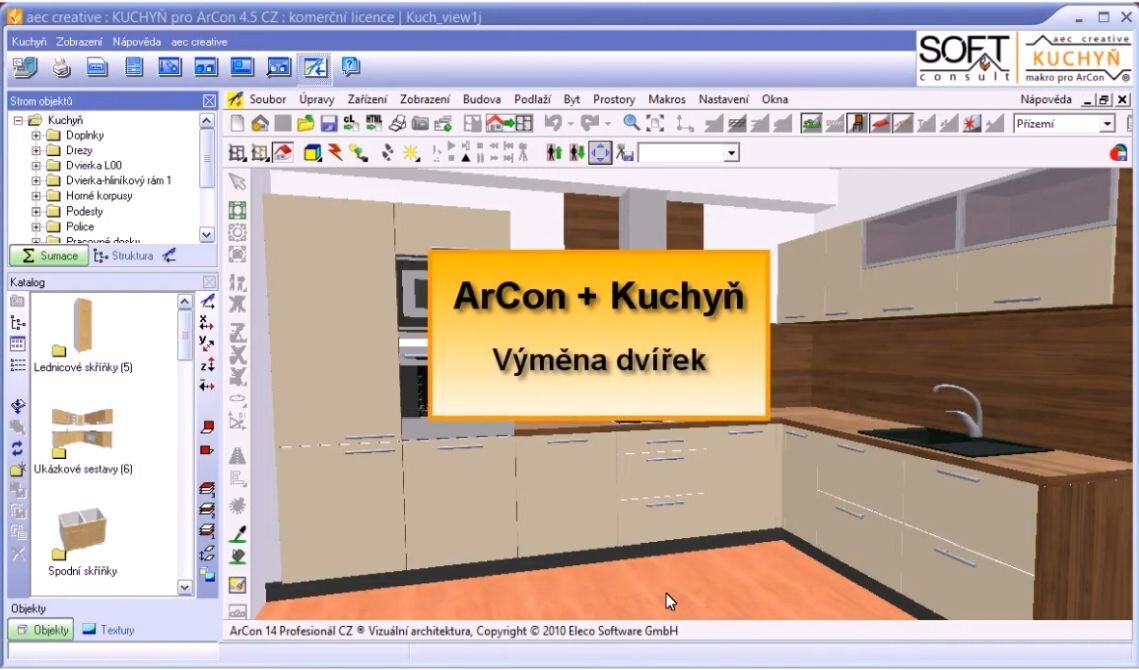

Kuchyň pro ArCon: výměna dvířek

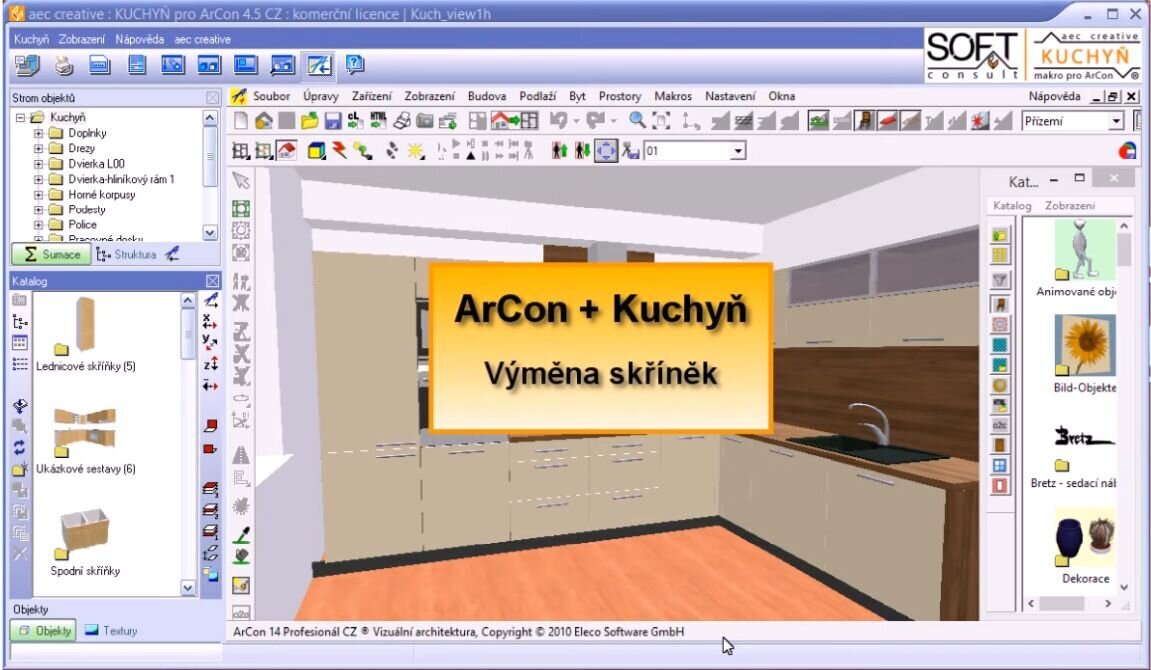

Kuchyň pro ArCon: výměna skříněk

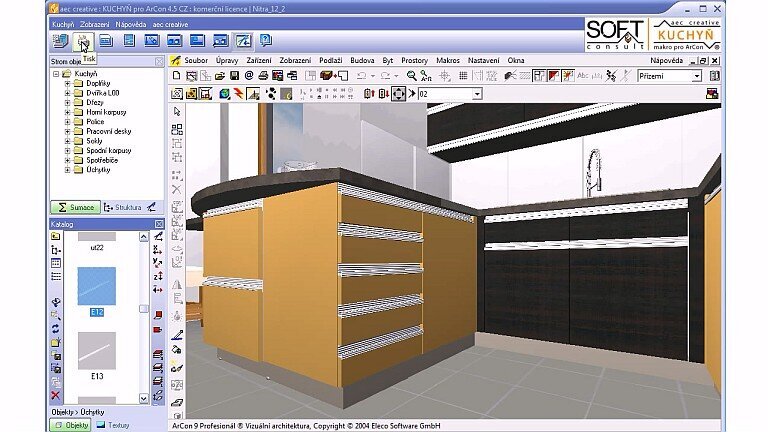

Kuchyň pro ArCon: výměna úchytek

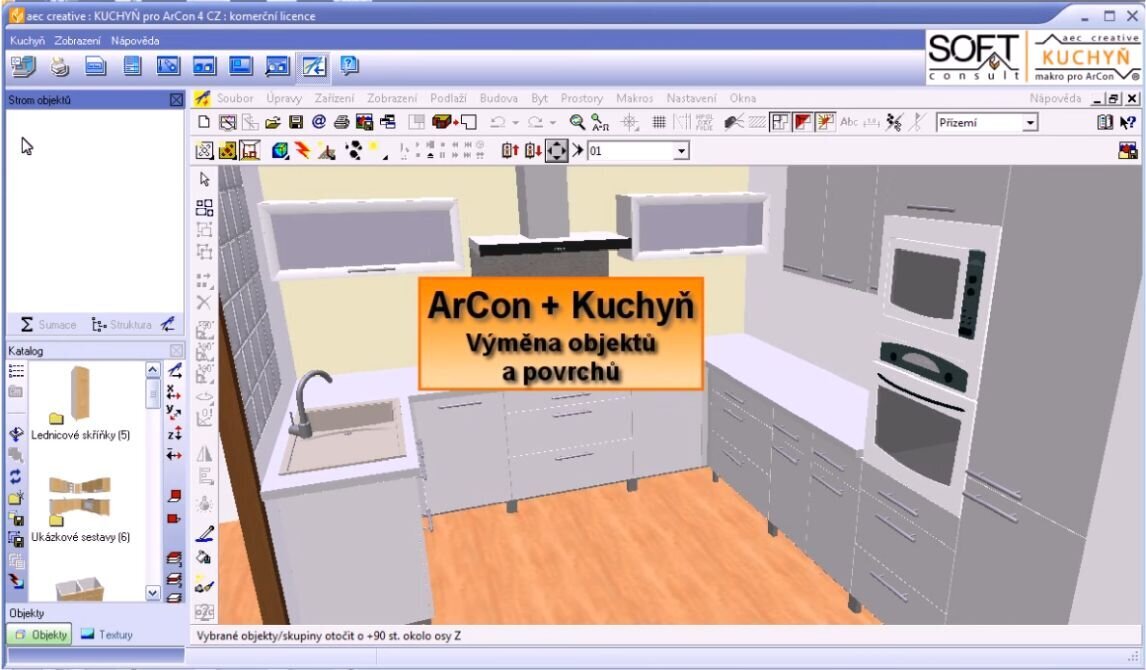

Kuchyň pro ArCon: výměna objektů a povrchů

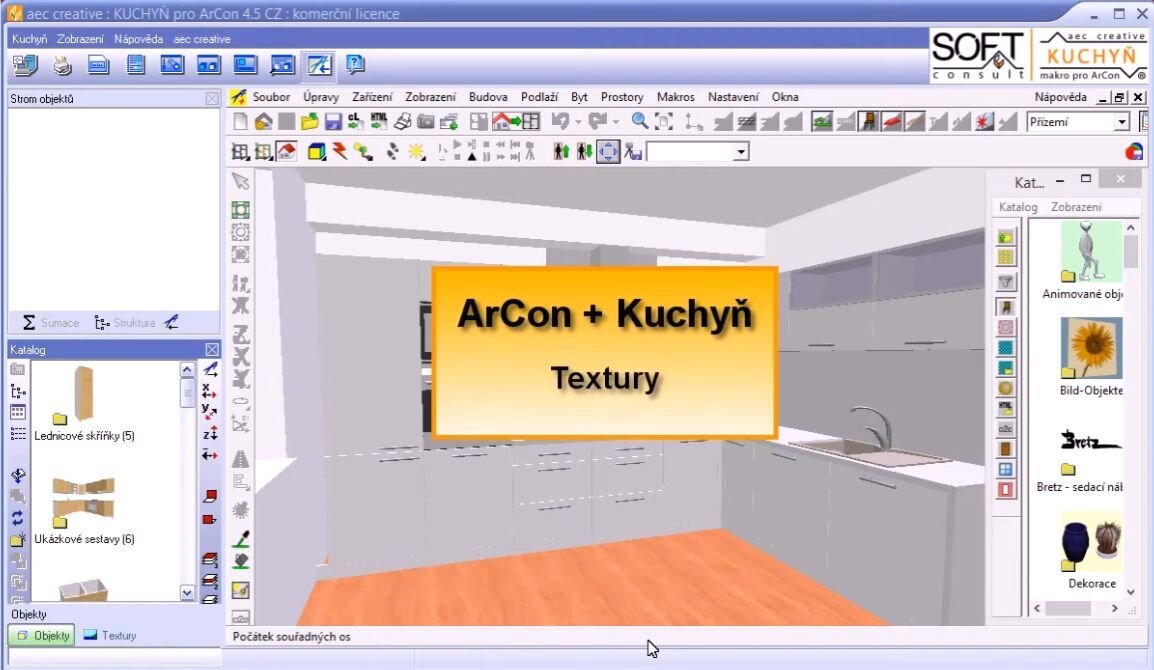

Kuchyň pro ArCon: výměna textur

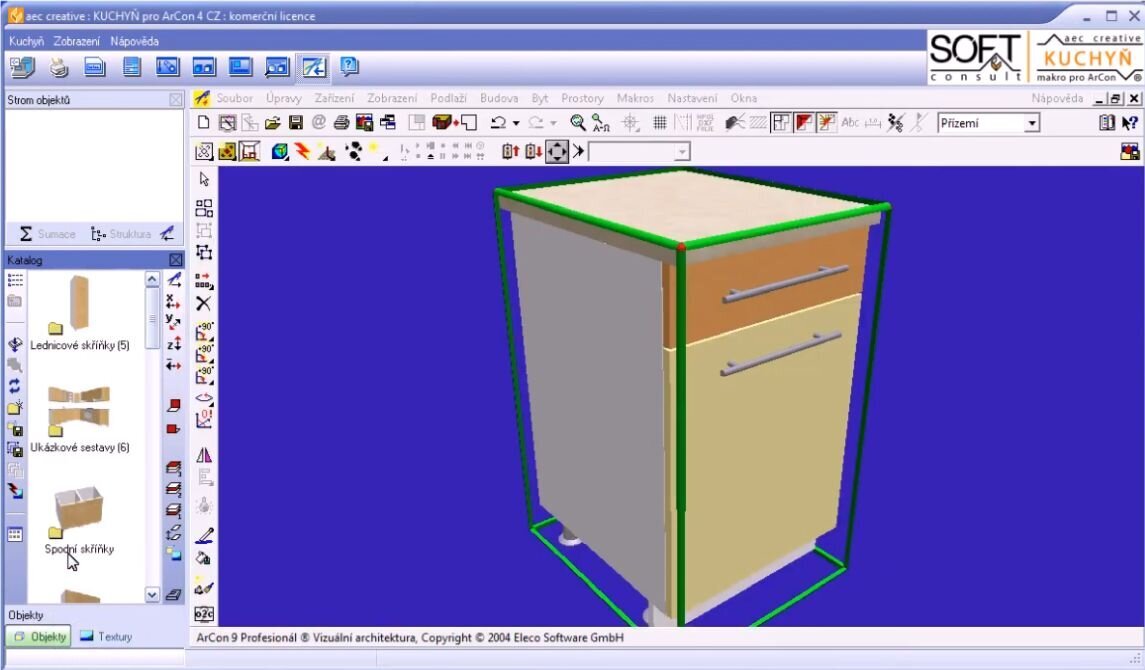

Kuchyň pro ArCon: sestavení skříňky

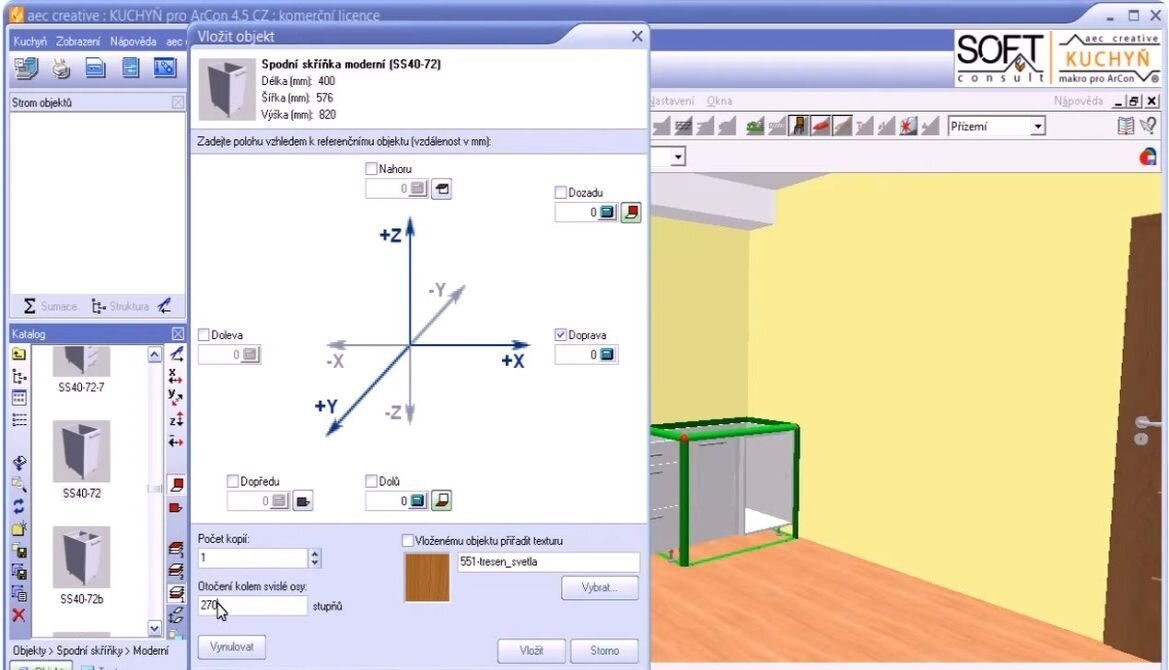

Kuchyň pro ArCon: vkládání spodních skříněk

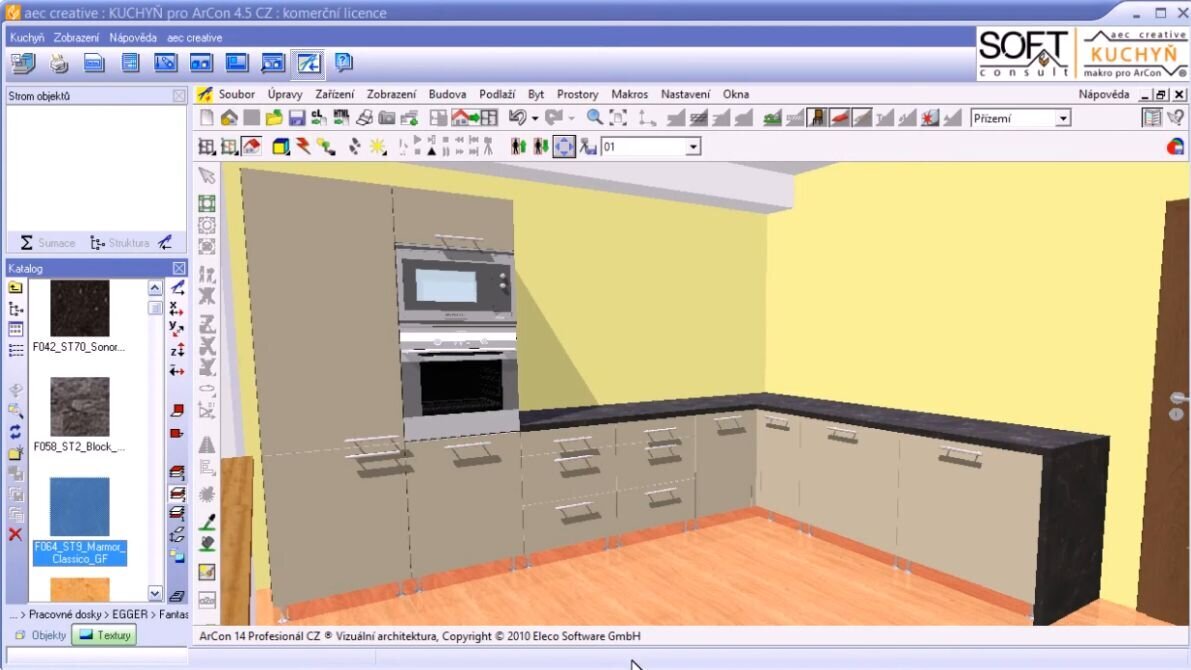

Kuchyň pro ArCon: vkládání pracovní desky

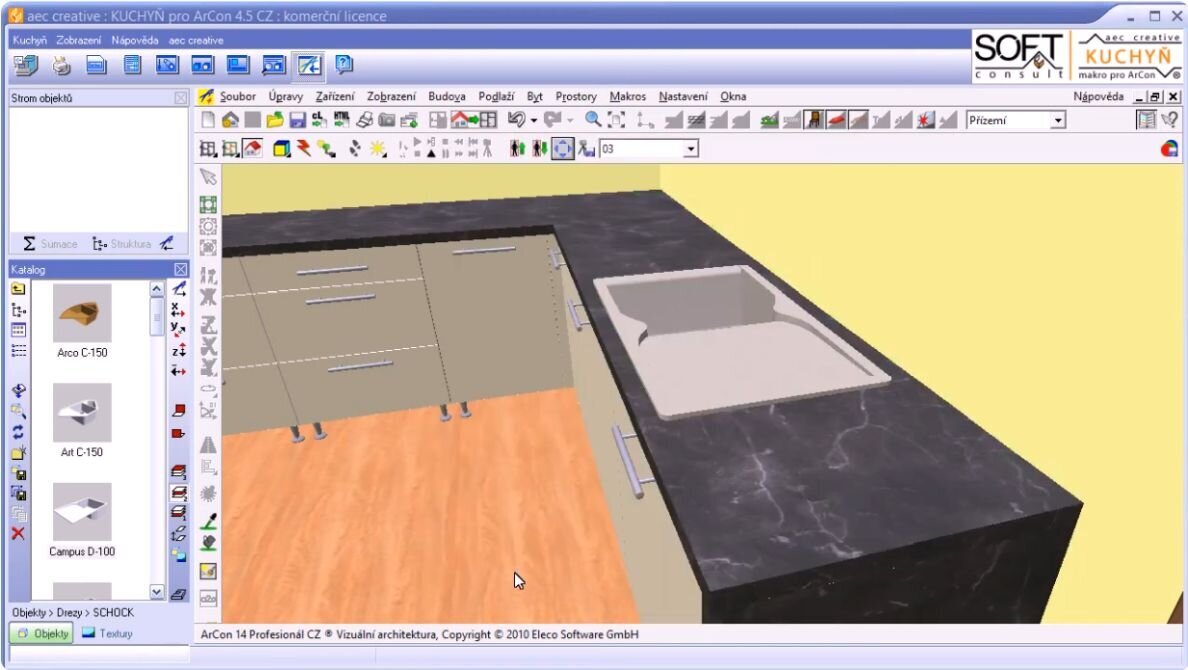

Kuchyň pro ArCon: vkládání dřezu

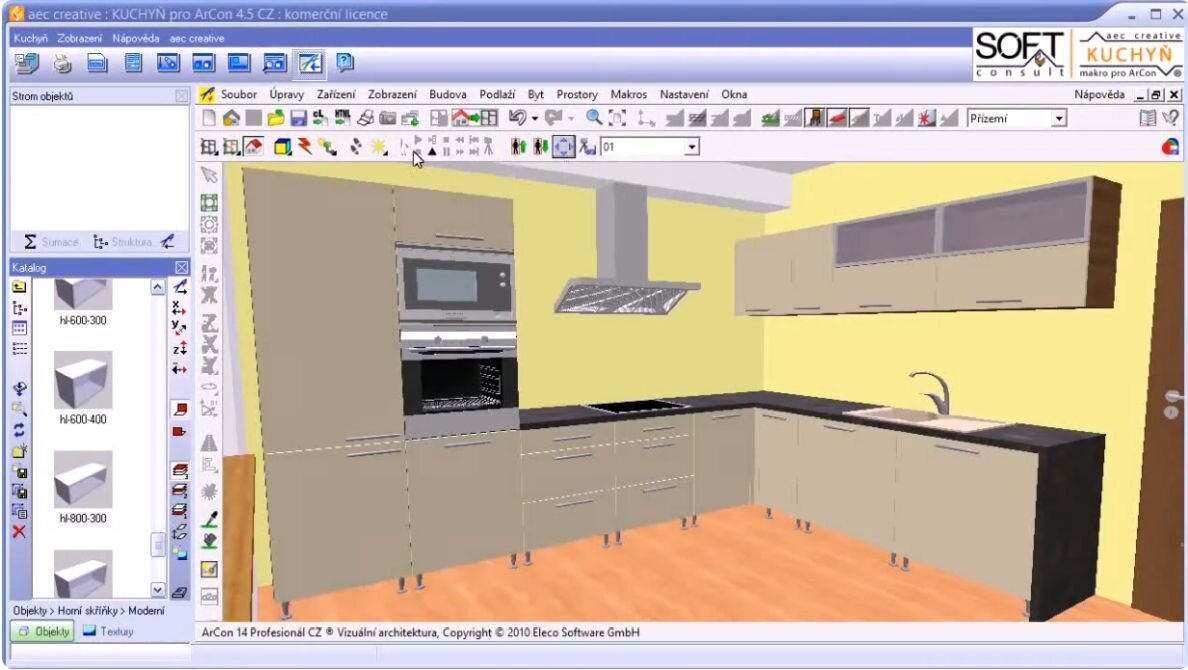

Kuchyň pro ArCon: vkládání horních skříněk

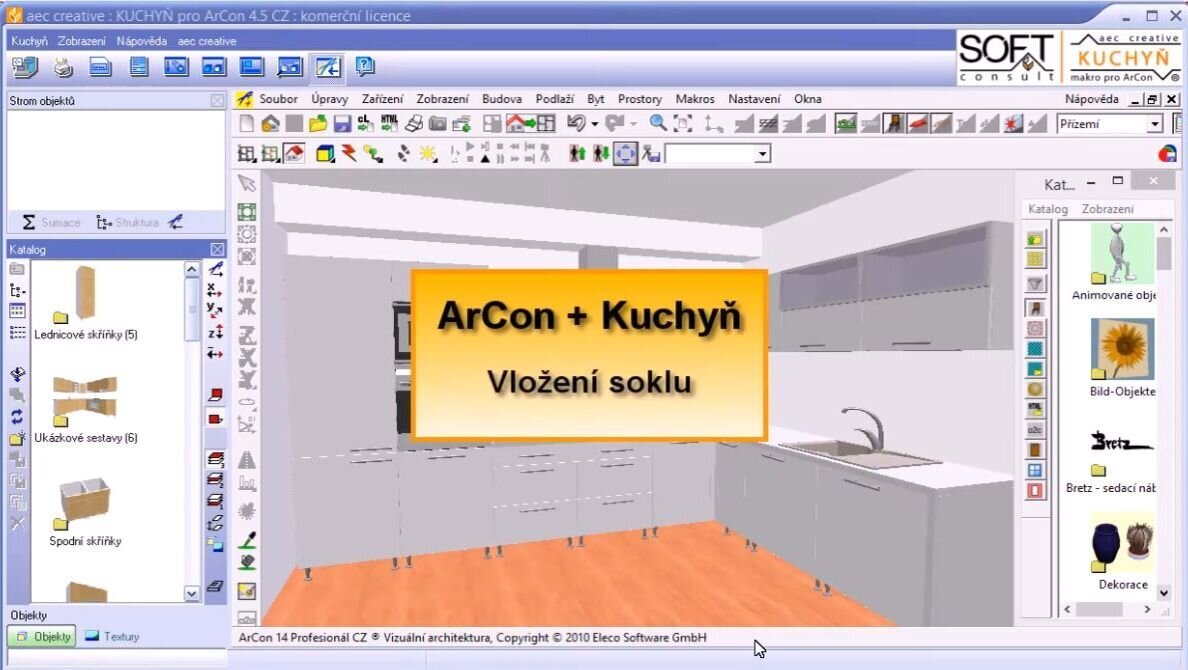

Kuchyň pro ArCon: vložení soklu

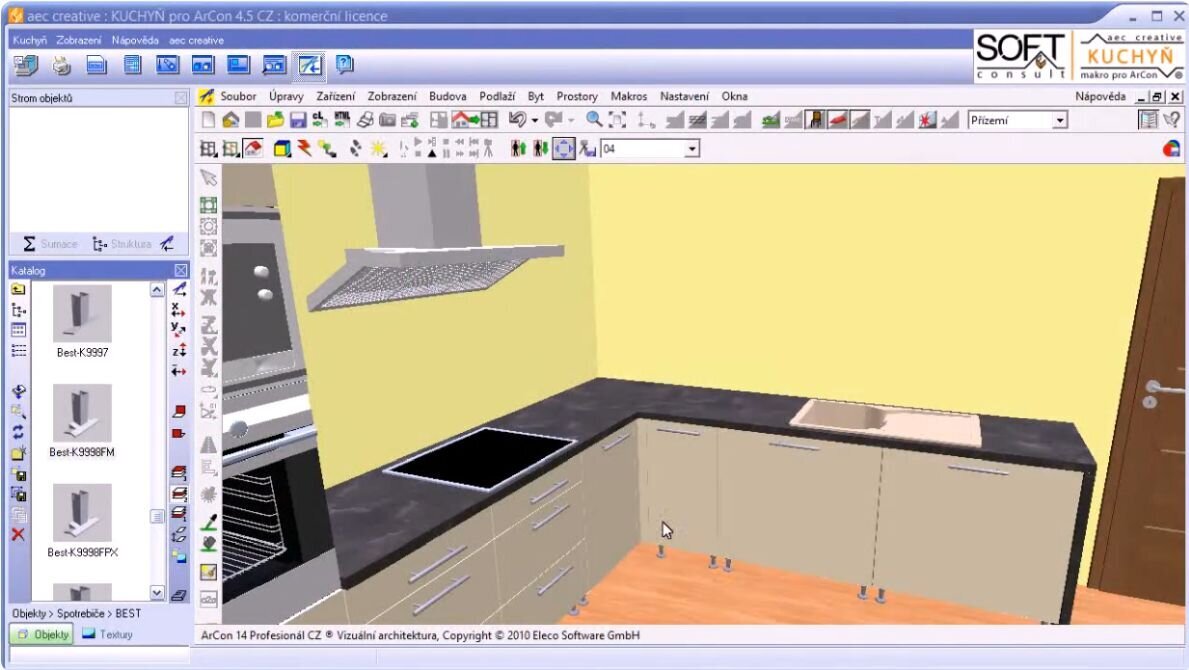

Kuchyň pro ArCon: vložení spotřebičů
Kuchyň pro ArCon: vložení zadní desky mezi skříňky

Ceník Kuchyň 4.5 pro ArCon

Kuchyň 4.5 pro ArCon

Varianta
Počet
Cena za 1 ks bez DPH
1. standardní trvalá licence
1 ks
6 000,- Kč
2. a další standardní licence
1 ks
3 600,- Kč
Upgrade z verze 3.3 a starší
1 ks
2 500,- Kč
Školní licence - určena školám a vzdělávacím institucím
1 ks
0,- Kč

Ceny jsou uvedeny bez DPH
